HDMI, jenis-jenis konektor HDMI
HDMI adalah singkatan dari High Definition Multimedia Interface. Kabel HDMI dipakai untuk penghubung antar perangkat elektronik yang bisa mentransfer sinyal video dan audio kualitas tinggi (HD) sekaligus.
Selama ini untuk menghubungkan antar perangkat video / audio, umumnya kita menggunakan kabel RCA (Radio Corporation of America), S-video (Separate-video / Super-video) atau kabel DVI (Digital Visual Interface).
Semakin canggihnya teknologi sekarang dengan perangkat-perangkat HD (seperti HDTV, Blue Ray player, HD DVD player, dll) yang memiliki sinyal video dan audio kualitas tinggi (HD) yang kurang bisa di-handle secara sempurna oleh kabel-kabel tersebut. Lalu muncullah kabel HDMI yang memang didesain untuk dapat mentransfer sinyal audio / video yang berkualitas tinggi tersebut.
Konektor HDMI tipe A
Konektor jenis ini adalah jenis yang umum digunakan. Ini terlihat dengan adanya soket HDMI untuk konektor tipe A ini, pada hampir semua perangkat HDTV. Begitu juga pada laptop, blue ray dan perangkat-perangkat lain yang ukurannya besar. Konektor HDMI tipe A
tersusun dari 19 pin di dalam konektornya dengan dimensi 13,99 mm x 4,45 mm dan disebut juga HDMI Full Size connector.
Konektor HDMI tipe B
Jenis ini ukurannya sedikit lebih besar dari konektor HDMI tipe A dan terdapat 29 pin di dalam konektornya. Banyaknya pin pada tipe B dibandingkan pada tipe A, dimaksudkan untuk teknologi tampilan masa depan, yang resolusinya ultra tinggi. (UHDTV, Ultra High Definition Television). Karenanya konektor HDMI tipe B belum dipergunakan secara komersial.
Konektor HDMI tipe C
Tipe C ini disebut dengan "HDMI mini connector" sama seperti tipe A terdiri dari 19 pin. Namun ukurannya lebih kecil dari tipe A. Dimensinya 4,45 mm x 13,9 mm. Jenis ini diperuntukkan perangkat elktronik yang berukuran sedang, pada umumnya seperti camcorder (handycam), tablet dsb.
Konektor HDMI tipe D
Tipe D ini disebut dengan "HDMI micro connector" juga terdapat 19 pin di dalamnya dengan dimensi 2,8 mm x 6,4 mm. Jenis ini umumnya diperuntukkan bagi perangkat elektronnik yang berukuran kecil, seperti camera digital saku, smartphone dll.
Konektor HDMI tipe E
Tipe E ini dipergunakan pada otomotif dan desain konektornya pun berbeda. Biasanya terdapat pengunci agar tidak terlepas karena guncangan atau getaran.
Selama ini untuk menghubungkan antar perangkat video / audio, umumnya kita menggunakan kabel RCA (Radio Corporation of America), S-video (Separate-video / Super-video) atau kabel DVI (Digital Visual Interface).
Semakin canggihnya teknologi sekarang dengan perangkat-perangkat HD (seperti HDTV, Blue Ray player, HD DVD player, dll) yang memiliki sinyal video dan audio kualitas tinggi (HD) yang kurang bisa di-handle secara sempurna oleh kabel-kabel tersebut. Lalu muncullah kabel HDMI yang memang didesain untuk dapat mentransfer sinyal audio / video yang berkualitas tinggi tersebut.

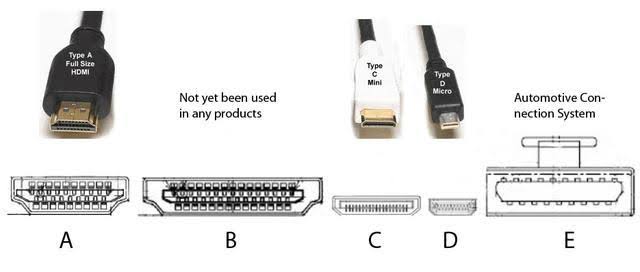

Berikut ini tipe-tipe konektor HDMI
Konektor HDMI tipe A
Konektor jenis ini adalah jenis yang umum digunakan. Ini terlihat dengan adanya soket HDMI untuk konektor tipe A ini, pada hampir semua perangkat HDTV. Begitu juga pada laptop, blue ray dan perangkat-perangkat lain yang ukurannya besar. Konektor HDMI tipe A
tersusun dari 19 pin di dalam konektornya dengan dimensi 13,99 mm x 4,45 mm dan disebut juga HDMI Full Size connector.
Konektor HDMI tipe B
Jenis ini ukurannya sedikit lebih besar dari konektor HDMI tipe A dan terdapat 29 pin di dalam konektornya. Banyaknya pin pada tipe B dibandingkan pada tipe A, dimaksudkan untuk teknologi tampilan masa depan, yang resolusinya ultra tinggi. (UHDTV, Ultra High Definition Television). Karenanya konektor HDMI tipe B belum dipergunakan secara komersial.
Konektor HDMI tipe C
Tipe C ini disebut dengan "HDMI mini connector" sama seperti tipe A terdiri dari 19 pin. Namun ukurannya lebih kecil dari tipe A. Dimensinya 4,45 mm x 13,9 mm. Jenis ini diperuntukkan perangkat elktronik yang berukuran sedang, pada umumnya seperti camcorder (handycam), tablet dsb.
Konektor HDMI tipe D
Tipe D ini disebut dengan "HDMI micro connector" juga terdapat 19 pin di dalamnya dengan dimensi 2,8 mm x 6,4 mm. Jenis ini umumnya diperuntukkan bagi perangkat elektronnik yang berukuran kecil, seperti camera digital saku, smartphone dll.
Konektor HDMI tipe E
Tipe E ini dipergunakan pada otomotif dan desain konektornya pun berbeda. Biasanya terdapat pengunci agar tidak terlepas karena guncangan atau getaran.
